Park maszynowy
Toczenie CNC
Materiały udostępnione dzięki współpracy z firmą Dematec Polska Sp. z o.o.
NOWOŚĆ!
Tokarka
DOOSAN LYNX 2600 SY
1. Podstawowe informacje:
- Średnica przelotu nad łożem 630 mm
- Średnica przelotu nad suportem 460 mm
- Maksymalna średnica toczenia 380 mm
- Rekomendowana średnica toczenia 255 mm
- Maksymalna długość toczenia 610 mm
- Dopuszczalny ciężar łącznie z masą uchwytu
- w uchwycie/z podparciem konia: 260/520 kg
- Średnica pręta we wrzecionie głównym 81 mm
2. Wrzeciona:
a) główne:
- Uchwyt tokarski 3 szczękowy 255 mm [10’’]
- Typ wrzeciona A2#8 ASA
- Średnica wrzeciona (frontowa/tylna) (130/91) mm
- Prześwit wrzeciona 91 mm
- Prześwit rury zaciągowej 82 mm
- Moc silnika napędu wrzeciona (ciągła/30 min) 15/22,2 kW
- Zakres obrotów wrzeciona 3,500 obr/min
- Maksymalny moment obrotowy wrzeciona 402.0 N.m
b) przechwytujące:
- Uchwyt tokarski 3 szczękowy 175 mm [6’’]
- Typ wrzeciona A2#5 ASA
- Średnica wrzeciona (frontowa/tylna) (90/61) mm
- Prześwit rury zaciągowej 50 mm
- Moc silnika napędu wrzeciona (ciągła/30 min) 7/8,4 kW
- Zakres obrotów wrzeciona 4,500 obr/min
3. Przejazdy w osiach:
- Posuw oś X 250 mm
- oś Y 105 mm (+/-52,5 mm)
- oś Z 680 mm
- oś B 680 mm
- oś C 1 360 ‘
- oś C 2 360 ‘
- Posuw szybki oś X 30 m/min
- oś Y 10 m/min
- oś Z 30 m/min

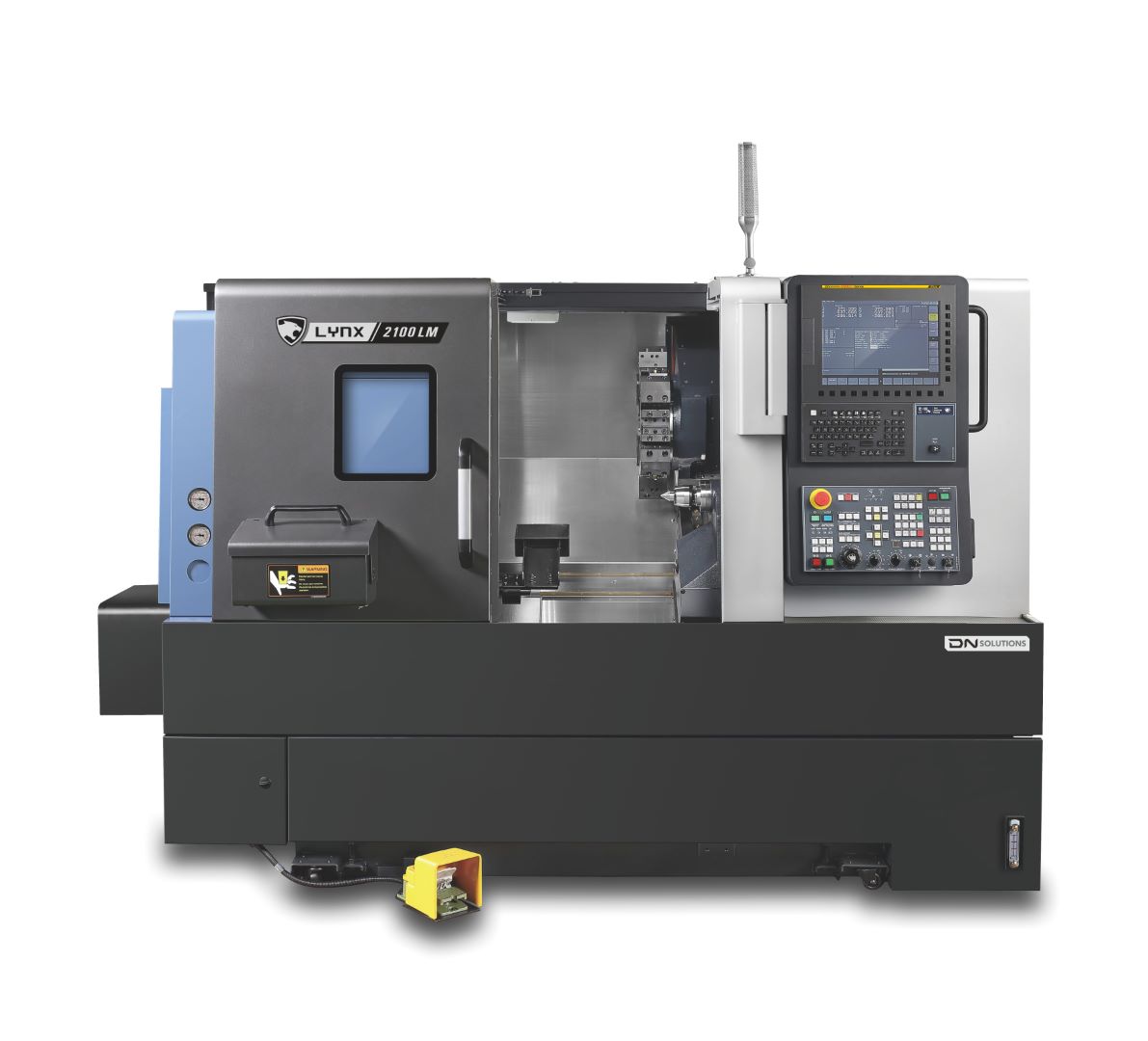

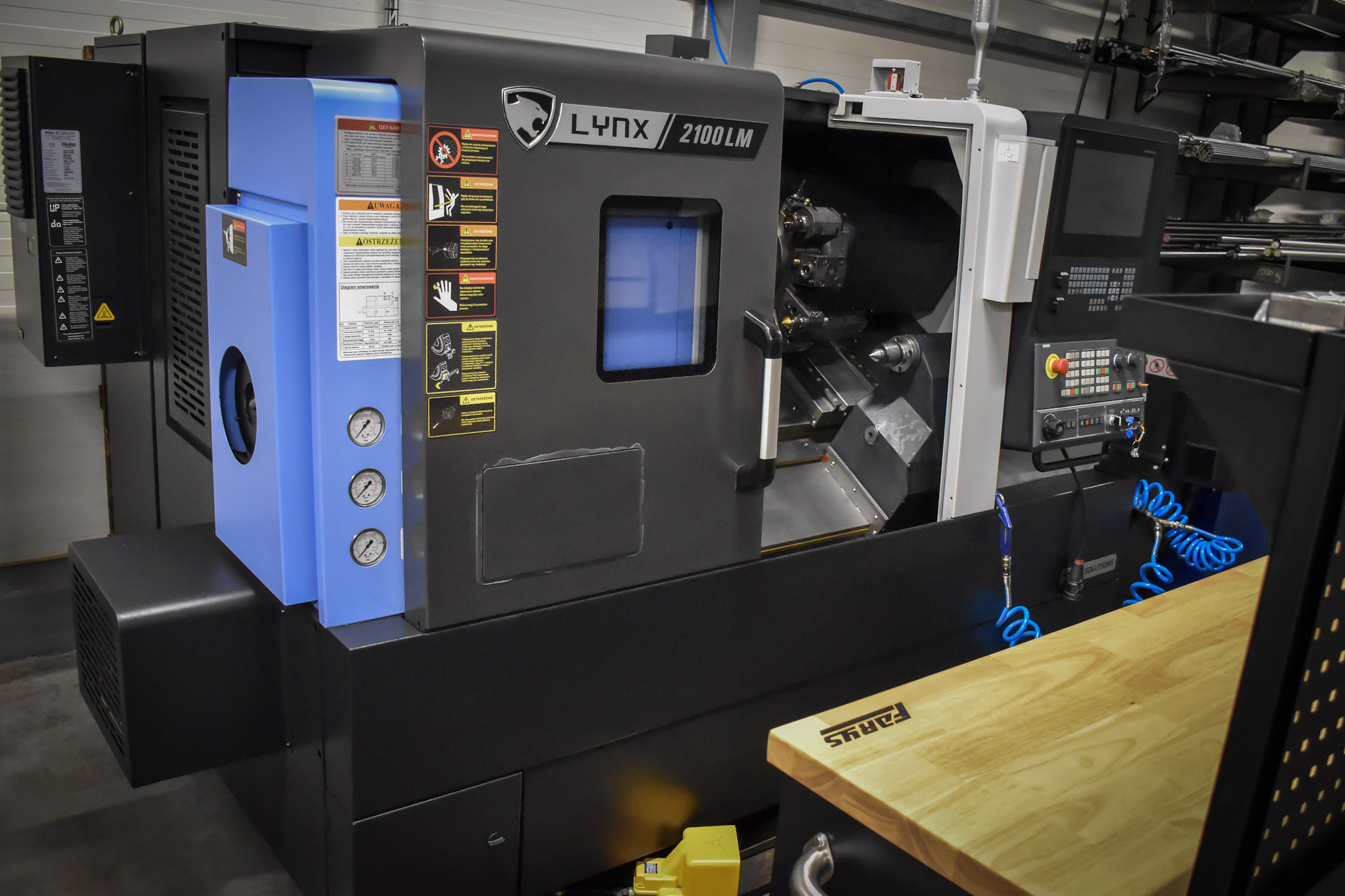

Tokarka
DOOSAN LYNX 2100 LM
- Średnica przelotu nad łożem 600 mm
- Średnica przelotu nad suportem 400 mm
- Maksymalna średnica toczenia 300 mm
- Rekomendowana średnica toczenia 210 mm
- Maksymalna długość toczenia 510 mm
- Dopuszczalny ciężar w uchwycie 150 kg
- Średnica pręta wchodząca do wrzeciona 65 mm
- Sonda pomiarowa narzędzia
Przejazdy w osiach:
- oś X 205 mm
- oś Y 105 mm (+/-52,5 mm)
- oś Z 560 mm
Dokładność maszyny
- oś X 0.01 mm
- oś Z 0.02 mm
- oś Y 0.02 mm
- oś C 0.0167‘
Powtarzanie
- oś X ±0.002 mm
- oś Z ±0.003 mm
- oś Y ±0.003 mm
- oś C ±0.006‘
Tokarka
DOOSAN LYNX 2100 LB
- Średnica przelotu nad łożem 600 mm
- Średnica przelotu nad suportem 400 mm
- Maksymalna średnica toczenia 300 mm
- Rekomendowana średnica toczenia 210 mm
- Maksymalna długość toczenia 510 mm
- Dopuszczalny ciężar w uchwycie 150 kg
- Średnica pręta wchodząca do wrzeciona 65 mm
Przejazdy w osiach:
- oś X 205 mm
- oś Z 560 mm
Dokładność maszyny
- oś X 0.01 mm
- oś Z 0.02 mm
Powtarzanie
- oś X ±0.002 mm
- oś Z ±0.003 mm
Tokarka
CORMAK CNC 400X700
- Zastosowanie do obróbki seryjnej i małoseryjnej.
- Maszyna posiada funkcje toczenie powierzchni zewnętrznych, wewnętrznych, sferycznych oraz gwintów.
- Zastosowane w sterowaniu cykle stałe dla toczenia poprzecznego, zwykłego, stożków, gwintowania, cięcia wgłębnego i konturowania.
- Znacząco upraszczają programowanie maszyny oraz skracają czas obróbki.
Stół:
- Średnica toczenia nad łożem 400 mm
- Średnica toczenia nad suportem 160 mm
- Maksymalna długość elementu 700 mm
Frezowanie CNC
Frezarka
DOOSAN SVM 4100
- Sterowanie Siemens s 828 d
- Obroty wrzeciona 12 000 obr./min
- Chłodzenie przez wrzeciono 18 bar
- Filtr cząstek oleju
- Chłodzenie wrzeciennika
- Sonda pomiarowa narzędzia i detalu
Stół:
- Wymiary stołu 920 x 410 mm
- Rowek T-SLOT 3-125 x 18H8 mm
- Ładowność 600 kg
Przejazdy w osiach:
(przejazd maksymalny)
- oś X (stół) 770 mm
- oś Y (siodło) 410 mm
- oś Z (wrzeciono) 510 mm
Frezarka
Inter CNC MLV640
Stół:
- Wymiary stołu 1000 x 400 mm
- Rowek T-SLOT 5-18-80 mm
Przejazdy w osiach:
- oś X 800 mm
- oś Y 450 mm
- oś Z 510 mm
Dłutowanie
Dłutownica
BM25
- przepychanie rowków wpustowych w zakresie od 2-25 mm
Dłutownica – przepycharka przeznaczona jest do prac związanych ze skrawaniem powierzchni. Do głównych zadań BM25 należy wykonywanie wycięć na rowki klinowe w kołach zębatych i pasowych oraz innych wycięć za pomocą przepychaczy.
Przecinanie
Przecinarka
CORMAK H-300 HA
- Minimalna średnica cięcia 5 mm
- Maksymalna średnica cięcia 300 mm
Spawanie Tig i Mig/Mag
Spawarka
KEMPPI Kempact RA Mig/Mag
- Doskonała jakość spawania z
wykorzystaniem mieszanek lub
czystego C02 - Precyzyjne i wolne od odprysków
zajarzenie łuku
Spawarka
KEMPPI MasterTig
- Urządzenie do spawania metodą TIG prądem przemiennym i stałym.
- Podwójny impuls przyspiesza spawanie i zmniejsza ilość
wprowadzanego ciepła – to szybsze spawanie i mniejsze odkształcenia materiałów.
